靜電粉末噴涂設(shè)備的噴涂技術(shù)因其高利用率、環(huán)保特性及優(yōu)異的涂層性能，已成為現(xiàn)代表面處理的主流工藝。然而在實(shí)際生產(chǎn)中，各類問題的出現(xiàn)直接影響產(chǎn)品合格率。本文將深入剖析五大常見問題的產(chǎn)生機(jī)理，并提供全方位的解決方案。

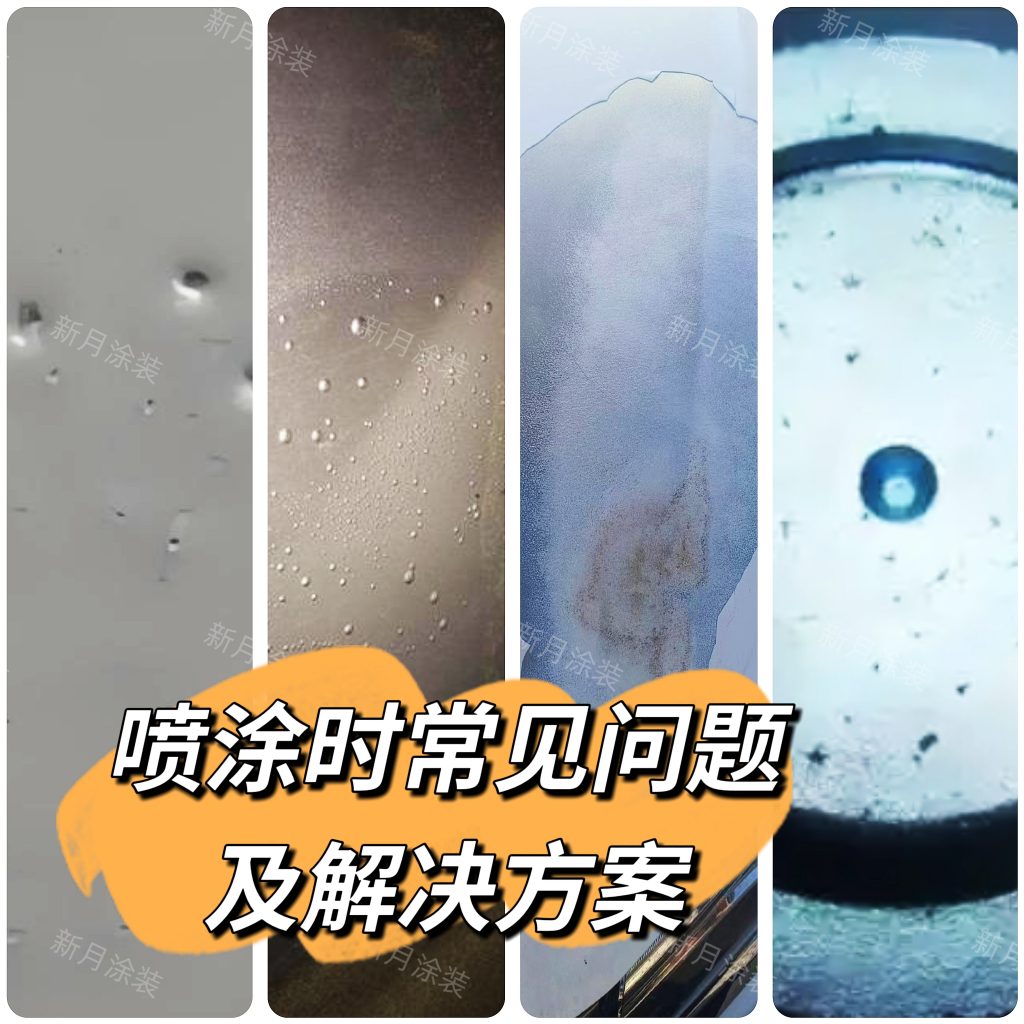

一、縮孔問題：從源頭控制到過程防護(hù)
縮孔問題通常表現(xiàn)為涂層表面出現(xiàn)火山口狀凹陷，其本質(zhì)是表面張力局部失衡所致。除了常規(guī)的基材清潔措施外，需要建立完整的防護(hù)體系：

在前處理階段，建議采用三級逆流漂洗系統(tǒng)，確保殘留脫脂劑完全清除

對預(yù)處理用水質(zhì)進(jìn)行定期檢測，電導(dǎo)率需控制在≤50μS/cm

壓縮空氣系統(tǒng)應(yīng)配備三級過濾（主管路過濾器、精密過濾器、活性炭過濾器）

建立物料準(zhǔn)入制度，對新批次粉末進(jìn)行小批量試噴驗證

二、麻點(diǎn)與雜質(zhì)：建立全方位潔凈管理體系
麻點(diǎn)缺陷直接影響產(chǎn)品外觀質(zhì)量，需要從環(huán)境控制角度建立系統(tǒng)解決方案：

噴房環(huán)境應(yīng)維持微正壓（+5~+15Pa），進(jìn)風(fēng)口設(shè)置G4+F8級過濾

每周檢查輸送鏈潤滑狀況，避免油脂滴落污染

操作人員需穿著專用防靜電潔凈服，嚴(yán)格執(zhí)行風(fēng)淋程序

建立“開機(jī)點(diǎn)檢-2小時巡檢-班后清理”的三級維護(hù)制度

環(huán)境溫濕度實(shí)時監(jiān)控，確保在工藝窗口內(nèi)（推薦22-26℃，55-65%）

三、附著力不足：工藝參數(shù)的系統(tǒng)性優(yōu)化
附著力問題直接關(guān)系到涂層使用壽命，需要從基材到固化全過程控制：

磷化膜質(zhì)量檢測：膜重1.5-3.0g/㎡，結(jié)晶粒度≤10μm

采用劃格法（1mm間距）和沖擊試驗（50kg·cm）進(jìn)行附著力量化評估

固化爐溫度均勻性需控制在±5℃以內(nèi)，推薦使用爐溫跟蹤儀進(jìn)行實(shí)測

建立涂層厚度管控標(biāo)準(zhǔn)，理想范圍60-90μm，過厚會導(dǎo)致內(nèi)應(yīng)力增大

四、上粉率提升：設(shè)備維護(hù)與參數(shù)優(yōu)化
上粉率直接影響材料成本與生產(chǎn)效率，需要多維度改進(jìn)：

每月檢測高壓發(fā)生器性能，輸出電壓保持60-90kV穩(wěn)定

出粉氣壓優(yōu)化至0.3-0.5MPa，霧化壓力0.2-0.4MPa

噴槍與工件距離保持150-300mm，根據(jù)工件形狀調(diào)整

建立掛具清理標(biāo)準(zhǔn)，當(dāng)涂層厚度積累至100μm時必須脫漆處理

對于復(fù)雜工件，建議使用內(nèi)置電暈的摩擦噴槍組合方案

五、涂層均勻性：工藝參數(shù)的精細(xì)調(diào)控
涂層均勻性是衡量噴涂技術(shù)水平的關(guān)鍵指標(biāo)：

通過膜厚儀多點(diǎn)測量，確保同一工件厚度差≤15μm

懸掛工件間距保持300-500mm，避免相互干擾

噴槍擺動頻率優(yōu)化至100-300次/分鐘，幅度與工件寬度匹配

輸送鏈速保持2.5-3.5m/min，與噴槍參數(shù)協(xié)同調(diào)整

對于大型平面工件，建議采用旋杯式噴槍配合機(jī)器人路徑優(yōu)化

噴涂設(shè)備廠家新月涂裝：建立持續(xù)改善體系
建議企業(yè)建立完整的工藝參數(shù)數(shù)據(jù)庫，記錄每次問題處理的全過程。通過月度質(zhì)量分析會議，將典型問題及解決方案標(biāo)準(zhǔn)化、文件化。同時加強(qiáng)操作人員培訓(xùn)，特別是對新材質(zhì)、新形狀工件的參數(shù)設(shè)定能力培養(yǎng)。

通過這種系統(tǒng)性的問題分析與解決機(jī)制，企業(yè)不僅能夠有效解決當(dāng)前問題，更能建立起預(yù)防問題再現(xiàn)的長效機(jī)制，最終實(shí)現(xiàn)質(zhì)量穩(wěn)定與成本控制的平衡發(fā)展。
